floatingfigure i floatingtable
pozwalającego na rozmieszczenie rysunków, i tabel
które mają być otoczone tekstem
(tak jak wrapfigure tylko znacznie lepiej).
Pakiet posiada następujące opcje:
rflt,lflt i vflt służące do testowania pakietu (włączające różny poziom śledzenia).
Sposób użycia środowisk:\begin{floatingfigure}[położenie]{szerokość}\caption{tekst opisu}\end{floatingfigure}
\begin{floatingtable}[położenie]{specyfikacja}
.
.
.
\caption{tekst opisu}
\end{floatingtable}
specyfikacja powinna zawierać część tekstu (tablicy) na tej podstawie
której można obliczyć szerokość obiektu, lub zawierać definicję szerokości
np. \hsize=5cm. Tekst zawarty w środowisku jest łamany na tak
określonej szerokości.
położenie może przyjmować następujące wartości:
v | standardowo działa tak jak parametr p, ale jeżeli
użyta zostanie opcja rflt lub lflt to działa odwrotnie
w stosunku do parametru p, |
r | rysunek pojawi się z prawej strony, |
l | rysunek pojawi się z lewej strony |
p | na stronach parzystych rysunek pojawi się z prawej strony, a na nieparzystych z lewej. |
Jeżeli obiekt nie może być umieszczony w danym miejscu, to jest przemieszczany do następnego paragrafu (odpowiedni komunikat informuje o tym fakcie).

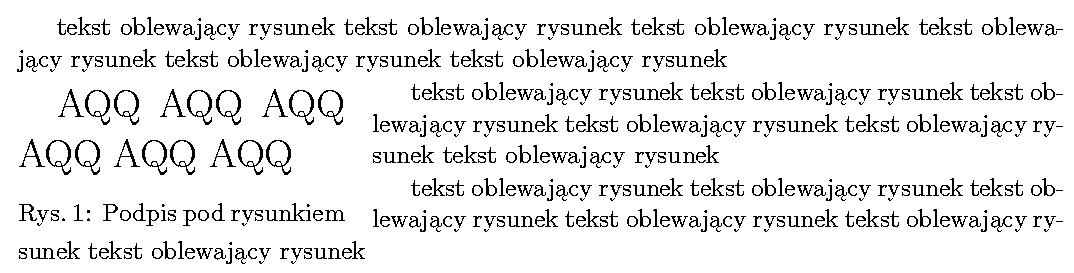

\begin{floatingfigure}[l]{5cm}
\LARGE AQQ AQQ AQQ
AQQ AQQ AQQ
\caption{Podpis pod rysunkiem}
\end{floatingfigure}
tekst oblewający rysunek
tekst oblewający rysunek
.
.
.
tekst oblewający rysunek
tekst oblewający rysunek
tekst oblewający rysunek

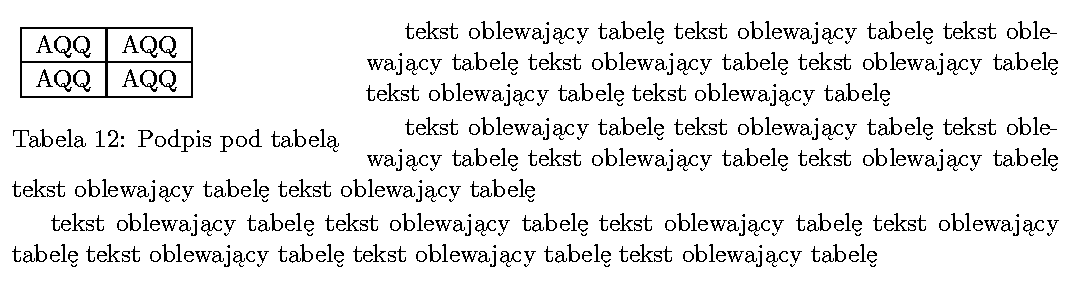

\begin{floatingtable}{\hsize=5cm}
\begin{tabular}{|l|l|}
\hline
AQQ & AQQ\\
\hline
AQQ & AQQ\\
\hline
\end{tabular}
\caption{Podpis pod tabelą}
\end{floatingtable}
tekst oblewający tabelę
tekst oblewający tabelę
tekst oblewający tabelę
.
.
.
tekst oblewający tabelę
tekst oblewający tabelę
tekst oblewający tabelę
Uwaga!
Środowisko nie może być umieszczone przy łamaniu wielokolumnowym.
W przypadku braku tekstu za definicją środowiska rysunek
jest ignorowany (na konsoli nie pojawi się komunikat o umieszczeniu tego
obiektu). Środowisko można otwierać wyłącznie w trybie
pionowym (vertical mode), czyli między akapitami. W przeciwnym wypadku
łamanie akapitu jest przerywane w momencie napotkania
polecenia \begin{floatingfigure}.
Na stronach parzystych rysunek umieszczany jest z lewej strony, a na
nieparzystych z prawej strony tekstu
(patrz pakiet wrapfig).
Pakiet jest dostępny pod adresem:
ftp://ftp.gust.org.pl/TeX/macros/latex/contrib/floatflt
Włodzimierz Macewicz
